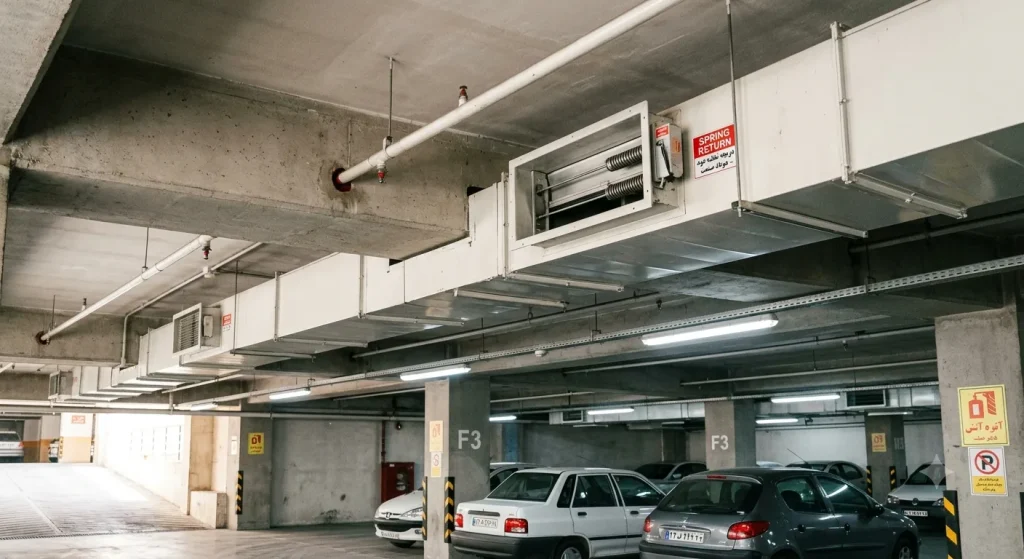

چالش پیمانکاران در جانمایی دریچه تخلیه دود پارکینگ
پارکینگهای طبقاتی به دلیل حجم بالای خودرو و متراژ بسته، بحرانیترین نقاط از نظر ایمنی در برابر آتشسوزی محسوب میشوند. تجربه نشان داده است که جانمایی نادرست دریچه تخلیه دود پارکینگ نه تنها راندمان سیستم اگزاست را تا ۶۰٪ کاهش میدهد، بلکه موجبات رد شدن تاسیسات توسط سازمان آتشنشانی و ابلاغ اخطارهای پرهزینه را فراهم میآورد. هزینه اصلاح داکتکشی و جابهجایی دریچهها پس از اجرای سقف، بین ۳۰ تا ۴۰ درصد بودجه اولیه پروژه را افزایش میدهد. راه حل قطعی این معضل، استفاده از محاسبات دقیق دینامیک سیالات محاسباتی (CFD) همراه با به کارگیری دریچههای مجهز به موتور Spring Return است. مجموعه صنعتی هوباد صنعت با دو دهه تجربه در تأمین تجهیزات تهویه ، استانداردترین راهکارهای مهندسی را در اختیار پیمانکاران و مهندسین مشاور قرار میدهد.
الزامات استاندارد در جانمایی سیستم تخلیه دود پارکینگ
طبق مبحث سوم مقررات ملی ساختمان و استاندارد NFPA 88A، هر پارکینگ طبقاتی باید به سیستمی مجهز باشد که قادر به تخلیه کامل دود ناشی از حریق در حداکثر ۴ دقیقه باشد. دریچه تخلیه دود پارکینگ به عنوان قلب این سیستم، نیازمند رعایت پارامترهای زیر است:
- حداکثر فاصله مجاز بین دریچهها: در پارکینگهای با ارتفاع خالص ۲.۵ تا ۳ متر، فاصله مرکز تا مرکز دریچهها نباید از ۱۵ متر تجاوز کند.
- فاصله از دیوارهای پیرامونی: حداقل ۳ متر و حداکثر ۷.۵ متر از هر دیوار محیطی.
- ارتفاع نصب از کف تمام شده: میانگین ۲.۴ متر به شرط آن که پایینترین نقطه دریچه ۱۰۰ میلیمتر از زیر تیر اصلی فاصله داشته باشد.
نقش موتور Spring Return در بهینهسازی جانمایی
برخلاف دریچههای معمولی که به عملگرهای خطی وابسته هستند، دریچه تخلیه دود پارکینگ از نوع Spring Return قابلیت منحصربهفردی در بازگشت خودکار به حالت بسته هنگام قطع برق یا فرمان اعلام حریق دارد. این ویژگی به مهندس طراح اجازه میدهد تا جانمایی را با تراکم بالاتری (فاصله ۱۲ متری به جای ۱۵ متر) انجام دهد و ناحیه تحت پوشش را ۳۰٪ افزایش دهد. برای آشنایی با مشخصات فنی این محصولات، میتوانید لیست قیمت دریچه تخلیه دود را مشاهده کنید.
جدول پارامترهای کلیدی جانمایی بر اساس دستهبندی پارکینگ
| نوع پارکینگ | حداکثر مساحت تحت پوشش هر دریچه (متر مربع) | حداقل دبی هوا (لیتر بر ثانیه) | فاصله مجاز از تیرهای عمودی (متر) | نوع عملگر پیشنهادی |
|---|---|---|---|---|
| پارکینگ عمومی با ظرفیت زیر ۵۰ خودرو | ۱۲۰ | ۱۵۰۰ | ۲.۰ | Spring Return 24V |
| پارکینگ طبقاتی تجاری (۵۰ تا ۱۵۰ خودرو) | ۱۰۰ | ۲۲۰۰ | ۲.۵ | Spring Return 220V |
| پارکینگ پرتراکم (بیش از ۱۵۰ خودرو) | ۸۰ | ۳۰۰۰ | ۳.۰ | Spring Return ضد انفجار |
| پارکینگ بیمارستانی و مراکز حساس | ۷۰ | ۳۵۰۰ | ۳.۵ | Spring Return با بکاپ باتری |
روشهای محاسبه توزیع بهینه دریچهها در سقف بتنی
برای دستیابی به یک الگوی چیدمان بدون سایه دود، باید جانمایی را بر اساس شاخص «عدد ریچاردسون اصلاح شده» (Modified Richardson Number) انجام داد. در عمل برای سفارش ساخت دریچه از کارخانه باید نقشههای داکتکشی را به همراه نقاط انتهایی شاخهها ارائه دهید تا جانمایی با کمترین افت فشار همراه باشد.
الگوی شبکهای یکنواخت
در پارکینگهای با سقف مسطح و بدون عوارض معماری، بهترین گزینه جانمایی شبکهای با فواصل مساوی در هر دو راستای طول و عرض است. نقطه شروع از مرکز ثقل پارکینگ تعیین میشود.
الگوی دنبالهدار پیرامونی
برای پارکینگهای طبقاتی با هسته مرکزی آسانسور و پله، دریچه تخلیه دود پارکینگها باید در سه ردیف موازی با اضلاع بلند ساختمان و با فاصله ۱.۵ متری از هسته مرکزی نصب شوند. این روش پدیده «حبس دود در گوشههای مرده» را از بین میبرد.
اشتباهات رایج در جانمایی و روشهای پیشگیری
مهندسین پیمانکار معمولاً سه خطای بحرانی در اجرای سیستم تخلیه دود مرتکب میشوند:
- نصب دریچه روی تیرچههای سقف: این کار باعث کاهش ۴۰ سانتیمتری سطح مقطع مؤثر دریچه میشود. راه حل، استفاده از ایزارژان (Riser) فلزی ۳۰ سانتیمتری است.
- همتراز کردن همه دریچهها با یک تراز ثابت: در سقفهای شیبدار (مخصوصاً رمپها) این اشتباه منجر به ایجاد نقاط مکث دود میشود. باید هر دریچه به صورت مستقل تراز شود.
- انتخاب نادرست موتور Spring Return متناسب با گشتاور مورد نیاز: موتورهای با گشتاور پایین در دهانههای بزرگتر از ۶۰×۶۰ سانتیمتر قادر به بسته شدن کامل نیستند. برای خرید عمده دریچه تخلیه دود پارکینگ حتماً مشخصه گشتاور ۱۵ نیوتنمتر به ازای هر ۰.۵ متر مربع دریچه را بررسی کنید.
مراحل اجرایی نصب و راهاندازی دریچههای Spring Return
پس از تأیید جانمایی توسط مهندس طراح، اجرای پروژه طبق فازهای زیر انجام میشود:
۱. قابگذاری داخل سقف بتنی: همزمان با آرماتوربندی سقف، قاب فلزی دریچه با دقت ۵ میلیمتری نصب شود.
۲. داکتکشی عمودی: کانال اتصال دریچه به داکت اصلی باید با ورق گالوانیزه ضخامت ۱ میلیمتر و زانویی ۴۵ درجه انجام شود.
۳. نصب عملگر Spring Return: کالیبراسیون فنر برگشتی باید در دمای محیط انجام شود. کشش اولیه فنر معادل ۳۰٪ حداکثر نیروی نامی است.
۴. راهاندازی و تست: با استفاده از دود سرد و دستگاه آنمومتر، تأخیر زمانی بازشدگی دریچه نباید از ۷ ثانیه تجاوز کند.
نکات کلیدی برای دریافت تأییدیه سازمان آتشنشانی
مدارک مورد نیاز برای اخذ تاییدیه سیستم تخلیه دود شامل محاسبات افت فشار، نقشههای جانمایی با فاصلهگذاری دقیق و برگه کالیبراسیون موتورهای Spring Return است. هوباد صنعت ضمن ارائه تمامی مستندات فنی، خدمت بازدید پیش از نصب را به صورت رایگان برای پروژههای بالای ۵۰ دستگاه دریچه ارائه میدهد.
نتیجهگیری و جمعبندی نهایی
جانمایی صحیح دریچه تخلیه دود پارکینگ با رویکرد مهندسی مبتنی بر موتورهای Spring Return، سرمایهگذاری اولیه را حداکثر تا ۱۸ ماه از محل کاهش جرائم و هزینههای اصلاحی جبران میکند. رعایت فاصله استاندارد ۱۲ متری، توزیع شبکهای متناسب با هندسه سقف و استفاده از دریچههای دارای فنر برگشتی با گشتاور محاسبهشده، سه ضلع مثلث موفقیت در این سیستم هستند. مجموعه هوباد صنعت به عنوان یکی از تأمینکنندگان اصلی تجهیزات تهویه B2B کشور، آماده ارائه خدمات مهندسی رایگان برای جانمایی و تأمین دریچههای Spring Return متناسب با هر پروژه میباشد.
