چالش تأییدیه آتشنشانی و ریسک جانی در پروژههای بلندمرتبه
پیمانکاران تأسیسات بارها تجربه کردهاند: سیستمی که طبق محاسبات طراحی میشود، اما در تست آتشنشانی، اختلاف فشار بین راهپله و واحدهای مجاور در محدوده استاندارد (۵۰ پاسکال) قرار نمیگیرد. نتیجه؟ رد شدن در آزمون ایمنی، توقف تحویل پروژه، و هزینههای اصلاحی سرسامآور. بسیاری از مهندسان مشاور نیز با سوالات کلیدی مواجهند: دریچه فشار مثبت را در چه ارتفاعی نصب کنیم؟ دمپرهای اگزاست چگونه زمانبندی شوند؟
راهکار هوباد صنعت: دانش فنی اجرایی به همراه تجهیزات استاندارد
هوباد صنعت سالهاست که در کنار پیمانکاران حرفهای، پروژههای موفق سیستم فشار مثبت راهپله را از مرحله طراحی تا کمیشن (Commissioning) اجرا کرده است. در این راهنمای مهندسی، گامبهگام مراحل نصب دریچههای فشار مثبت و دمپرهای مربوطه را بر اساس مبحث سوم مقررات ملی ساختمان و استاندارد NFPA 92 تشریح میکنیم.

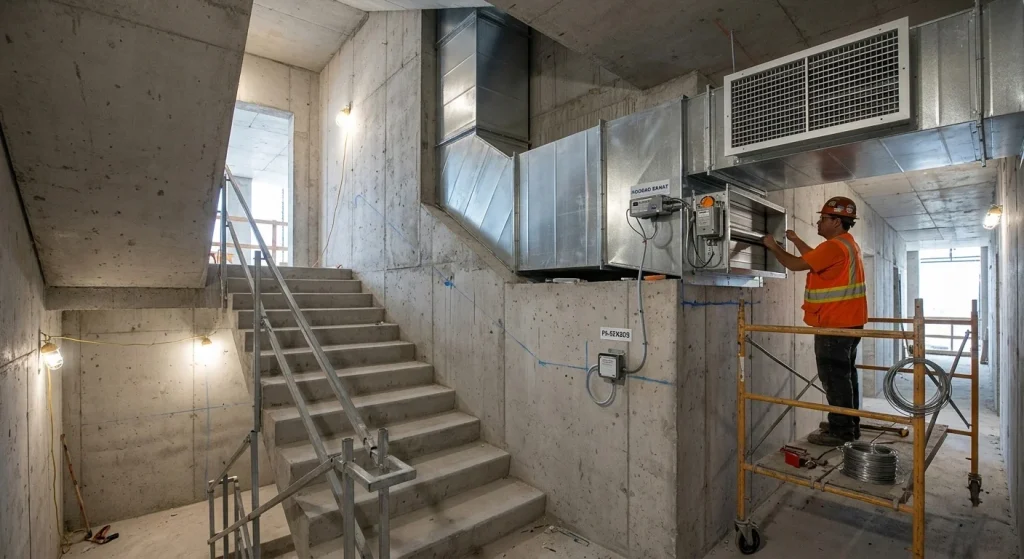

سیستم فشار مثبت راهپله چیست و از چه اجزایی تشکیل میشود؟
سیستم فشار مثبت راهپله (Stairwell Pressurization System) یک راهکار ایمنی فعال است که با تزریق هوا به داخل راهپله، از ورود دود به مسیر خروج اضطراری جلوگیری میکند. این سیستم در ساختمانهای بالای ۶ طبقه یا با ارتفاع بیشتر از ۲۳ متر طبق قانون الزامی است.
اجزای اصلی یک سیستم استاندارد:
- فن فشار مثبت (با دبی هوای محاسبهشده بر اساس نشت دربها)
- دریچه فشار مثبت (جهت ورود هوا به راهپله در هر طبقه)
- دمپر اگزاست دود (برای تخلیه هوای آلوده از طبقات)
- موتور دمپر (محرک باز و بسته شدن دمپرها در شرایط عادی و آتشسوزی)
- سیستم کنترل و BMS (دریافت سیگنال از دتکتورهای دود)
برای آشنایی با مشخصات فنی محرکهای مورد استفاده در این سیستم، میتوانید خرید عمده دریچه را با پیکربندی سفارشی از هوباد صنعت پیگیری کنید.
مرحله اول: محاسبه نشت و تعیین دبی فن قبل از هر نصب
پیش از هر اقدامی در محل پروژه، مهندس طراح باید میزان نشت هوای ساختمان را محاسبه کند. فرمول استاندارد:
Q_total = Q_leak_doors + Q_leak_shaft + Q_bypass
که در آن:
- Q_leak_doors = نشت از دربهای بسته (هر درب حدود ۰.۰۱۵ تا ۰.۰۲۵ مترمکعب بر ثانیه در ۵۰ پاسکال)
- Q_leak_shaft = نشت از دیوارههای راهپله (معمولاً ناچیز در بتن ریختهشده)
- Q_bypass = هوای اضافی برای باز ماندن یک درب (بین ۰.۵ تا ۱ مترمکعب بر ثانیه)
نکته اجرایی: هرگز از مقادیر جدولی بدون تست استفاده نکنید. برای پروژههای بالای ۱۵ طبقه، انجام تست فشار (Door Fan Test) اجباری است.
مرحله دوم: انتخاب و نصب دریچه فشار مثبت در راهپله
دریچههای فشار مثبت معمولاً در کف راهپله در هر طبقه (یا حداکثر هر دو طبقه) نصب میشوند. مشخصات فنی استاندارد یک دریچه مناسب:
- ابعاد: حداقل ۳۰۰×۴۰۰ میلیمتر (برای دبی ۰.۱ مترمکعب بر ثانیه به ازای هر طبقه)
- جنس بدنه: ورق گالوانیزه به ضخامت ۱.۲ تا ۱.۵ میلیمتر
- نوع پره: موازی (Parallel Blade) با آببندی لاستیکی در دمای بالای ۲۵۰ درجه
- شبکه محافظ: با فاصله ۱۵ میلیمتر برای جلوگیری از ورود اشیا
جدول زیر راهنمای سریع انتخاب ابعاد دریچه بر اساس دبی هوای هر طبقه ارائه میدهد:
| دبی هوای مورد نیاز هر طبقه (m³/s) | سطح مقطع دریچه (m²) | ابعاد پیشنهادی (mm) | افت فشار در ۵۰ پاسکال |
|---|---|---|---|
| 0.05 | 0.03 | 200×150 | 15 پاسکال |
| 0.10 | 0.06 | 300×200 | 18 پاسکال |
| 0.15 | 0.09 | 400×225 | 22 پاسکال |
| 0.20 | 0.12 | 500×240 | 25 پاسکال |
نکته مهم: محل نصب دریچه باید حداقل ۱.۵ متر بالاتر از کف تمامشده باشد تا از ورود گرد و غبار و اشیا جلوگیری شود. همچنین فاصله دریچه از درب راهپله نباید کمتر از ۲ متر باشد تا جریان هوا به درستی توزیع شود.
برای استعلام قیمت و موجودی انواع لیست قیمت دریچه صنعتی متناسب با پروژه خود، با کارشناسان هوباد صنعت تماس بگیرید.
مرحله سوم: نصب دمپر اگزاست در طبقات و هماهنگی با موتور دمپر
دمپرهای اگزاست دود در هر طبقه (در راهرو یا هال مشترک) نصب میشوند. این دمپرها در حالت عادی بسته هستند و فقط هنگام تشخیص دود در آن طبقه، باز میشوند تا دود به بیرون هدایت شود.
الزامات کلیدی نصب دمپر اگزاست:
- هر دمپر باید مجهز به موتور دمپر با قابلیت فنر برگشت (Spring Return) باشد.
- زمان باز شدن دمپر حداکثر ۶۰ ثانیه از لحظه سیگنال.
- درجه حفاظت موتور حداقل IP54 در محیطهای داخلی و IP66 در فضاهای باز.
- نصب کلیدهای اند (Limit Switch) برای نمایش وضعیت باز/بسته در پنل BMS.
اگر به دنبال تأمین محرکهای با کیفیت اروپایی برای این دمپرها هستید، پیشنهاد میکنیم سفارش ساخت دمپر از کارخانه را با مشخصات سفارشی (ولتاژ ۲۴ ولت AC، گشتاور ۲۰ نیوتنمتر، مجهز به فنر برگشت) مستقیماً از هوباد صنعت پیگیری کنید.
جدول فنی: مقایسه سناریوهای نصب دمپر در سیستم فشار مثبت
| سناریوی اجرایی | موقعیت دمپر | نوع دمپر پیشنهادی | موتور دمپر مناسب | گشتاور مورد نیاز |
|---|---|---|---|---|
| ورودی فن به راهپله | روی کانال اصلی | قطعکن (Blade Seal) | ۲۲۰ ولت AC با فنر برگشت | ۳۰-۵۰ Nm |
| اگزاست دود طبقات | روی دیوار یا کانال فرعی | موازی (Parallel) | ۲۴ ولت AC با نشانگر وضعیت | ۱۵-۲۵ Nm |
| بای پس (Bypass) جهت تنظیم فشار | روی کانال برگشت | جریان کم (Low Leakage) | ۲۴ ولت DC با قابلیت مدولاسیون | ۱۰-۲۰ Nm |
مرحله چهارم: راهاندازی و تست فشار (کمیشن)
پس از نصب تمام دریچهها و دمپرها، انجام تستهای زیر اجباری است:
- تست عملکرد موتور دمپرها: اعمال ولتاژ و بررسی باز/بسته شدن کامل بدون قفل شدگی
- تست اختلاف فشار دینامیک: با دربهای بسته، اختلاف فشار بین راهپله و طبقه باید ۵۰ ± ۱۰ پاسکال باشد.
- تست با یک درب باز: اختلاف فشار نباید کمتر از ۲۵ پاسکال شود.
- تست همزمانی: با شبیهسازی آتش در یک طبقه، دمپر اگزاست آن طبقه باز و دمپرهای سایر طبقات بسته بمانند.
هشدار فنی: در پروژههایی که از موتور دمپر نامرغوب استفاده شده، تست با یک درب باز معمولاً با شکست مواجه میشود. دلیل: گشتاور واقعی موتور کمتر از مقدار مندرج در دیتاشیت است و دمپر تحت فشار اضافی باز نمیماند.
اشتباهات رایج در اجرای سیستم فشار مثبت راهپله
- نصب دریچه فشار مثبت در سقف راهپله: این کار باعث ایجاد مناطق مرده جریان هوا و عدم توزیع یکنواخت فشار میشود. استاندارد میگوید دریچه در پایین دیوار نصب شود.
- عدم پیشبینی دریچه بای پس (Bypass): در ساختمانهای بلند، فشار اضافی ناشی از پلههای پایینتر میتواند به ۲۰۰ پاسکال برسد و باز کردن درب را غیرممکن کند. حتماً یک دریچه بای پس با موتور مجزا روی کانال فن نصب کنید.
- انتخاب دمپر اگزاست با سرعت هوای بیش از ۱۰ متر بر ثانیه: این خطا منجر به صدای آزاردهنده و کاهش عمر دمپر میشود.
جمعبندی و توصیههای نهایی برای پیمانکاران
اجرای موفق سیستم فشار مثبت راهپله مستلزم رعایت سه اصل است: محاسبه دقیق نشت، انتخاب صحیح ابعاد دریچهها و دمپرها، و استفاده از موتور دمپرهای معتبر با گواهی عملکرد در دمای ۲۵۰ درجه. هوباد صنعت با دههها تجربه در تأمین تجهیزات B2B، آماده ارائه مشاوره فنی رایگان، محاسبات دقیق و تأمین تجهیزات استاندارد برای پروژههای شماست.
برای دریافت سفارش ساخت دریچه و خرید عمده دمپر با مشخصات فنی پروژه، فرم استعلام را در سایت هوباد صنعت تکمیل کنید. کارشناسان ما ظرف ۲۴ ساعت با ارائه فایل BIM و دیتاشیت فنی پاسخگو خواهند بود.
هوباد صنعت – شریک مهندسی شما در ایمنی و تهویه صنعتی
